XPSMCMDO0002
Schneider Electric
Preventa
Module d'extension de sorties de sécurité Schneider Electric Preventa XPSMCMDO0002 - 2 paires OSSD SIL 3 - Bornes à vis
Label RecQ
Garantie 2 ans
Transporteurs express
Paiement sécurisé

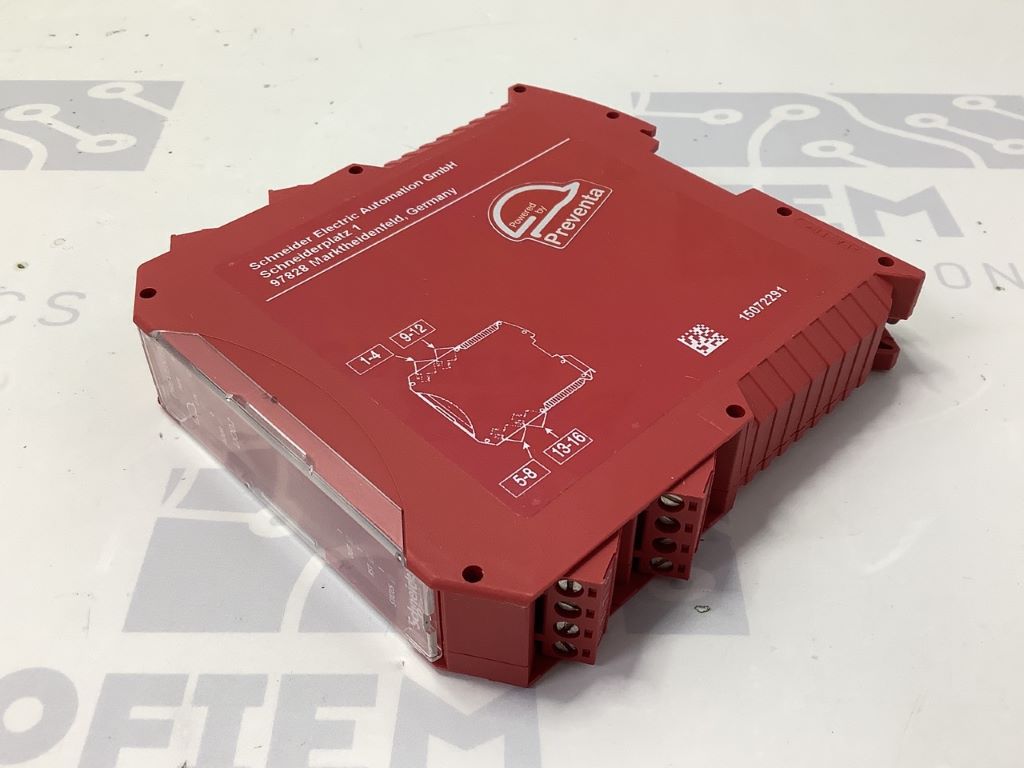

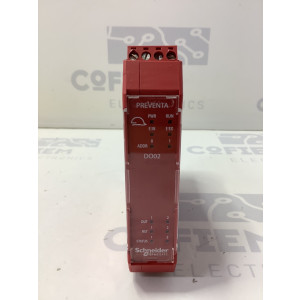

Module d'extension de sorties de sécurité Schneider Electric Preventa XPSMCMDO0002 - 2 paires OSSD SIL 3 - Bornes à vis

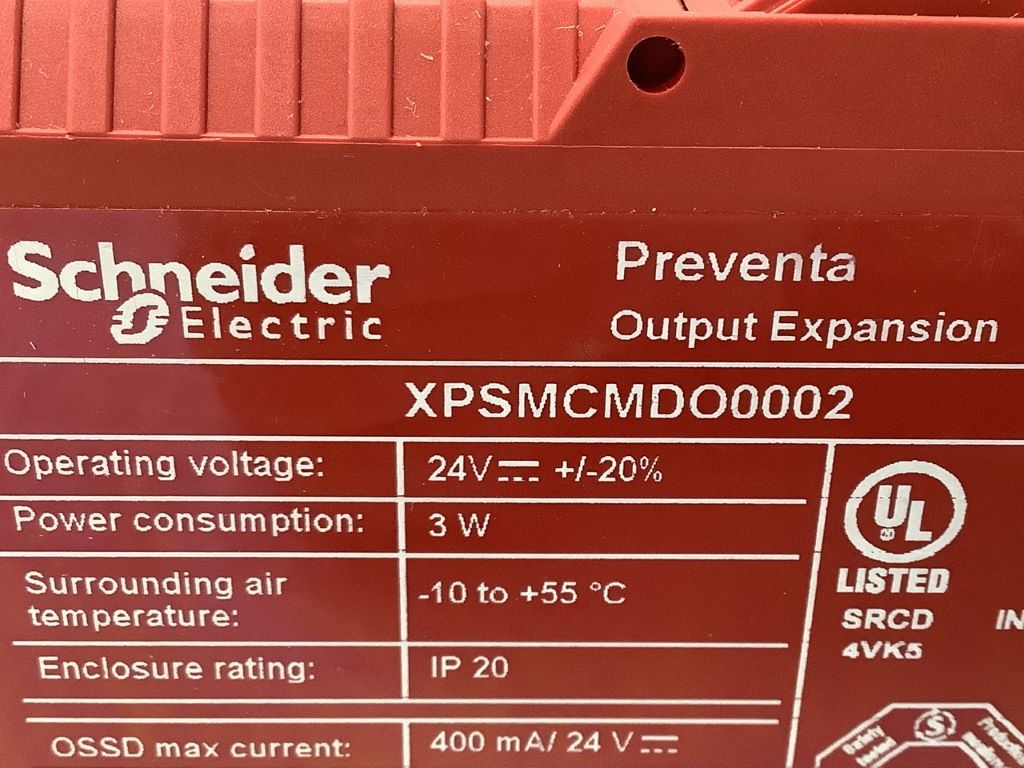

Module d'extension de sorties de sécurité Schneider Electric XPSMCMDO0002 de la gamme Preventa XPSMCM / Modicon MCM : 2 paires de sorties OSSD double canal 400 mA, 2 sorties de diagnostic 100 mA et 2 entrées EDM/redémarrage, alimentation 24 VDC, bornes à vis débrochables, jusqu'à catégorie 4 / PL e / SIL 3.

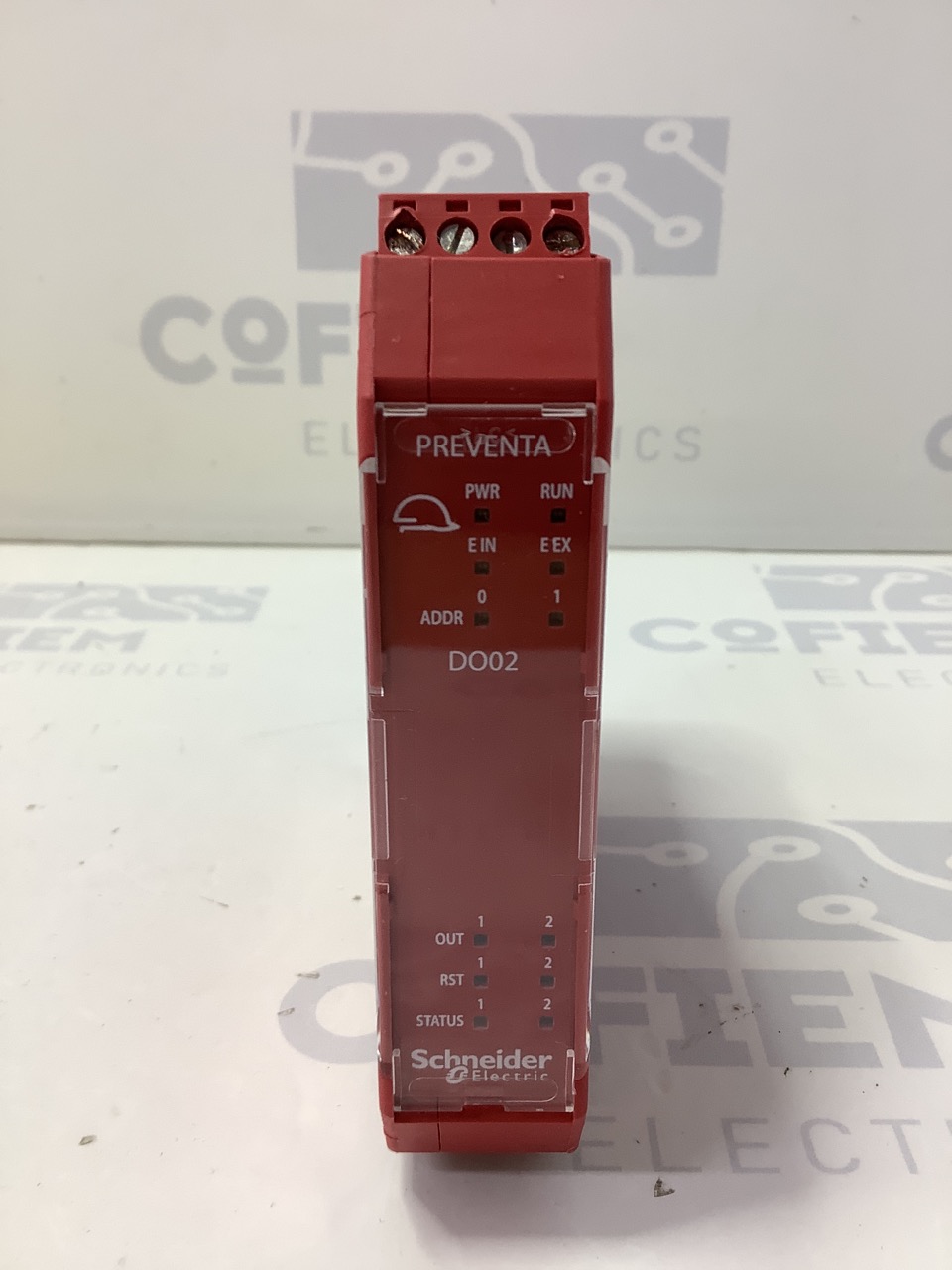

Le XPSMCMDO0002 est un module d'extension de sorties de sécurité Schneider Electric appartenant à la gamme Preventa Safety automation (contrôleur de sécurité modulaire XPSMCM / Modicon MCM). Conçu pour la surveillance d'actionneurs de sécurité, il met à disposition 2 paires de sorties de sécurité statiques OSSD (PNP actif haut, 24 VDC, 400 mA par OSSD, charge résistive minimale 60 ohms), 2 sorties de diagnostic configurables de 100 mA et 2 entrées pour verrouillage de démarrage/redémarrage et surveillance externe des contacteurs EDM, conformes au type 3 selon EN 61131-2. Le module atteint le niveau de sécurité le plus élevé : catégorie 4 et PL e selon ISO 13849-1, SIL 3 selon IEC 61508 et SILCL 3 selon IEC 62061, avec un PFHd de 3,16E-9 par heure et un MTTFd de 954 ans. Il intègre des filtres et temporisations configurables par voie, des délais d'activation et de désactivation des sorties, une commande indépendante des paires de sorties, un contrôle de ligne par impulsion pour la détection des courts-circuits et ruptures de câble, ainsi qu'une signalisation par LED en face avant (PWR, RUN, E IN, E EX, ADDR, OUT, RST, STATUS). Raccordement par 4 borniers à vis débrochables (section 0,2 à 2,5 mm2), alimentation 24 VDC (-20/+20 %), consommation 3 W, boîtier IP20 au format compact 22,5 x 99 x 114,5 mm, montage sur rail DIN Oméga 35 mm selon EN 50022 et connexion au contrôleur via le bus d'extension fond de panier. Certifié CE, cULus, RCM et TÜV, température de fonctionnement -10 à +55 °C. Idéal pour l'extension d'une architecture de sécurité machine : arrêt d'urgence, protection de portes et carters, barrières immatérielles, commande de contacteurs et variateurs. Pièce de rechange et module d'extension disponible pour les projets d'automatisation industrielle, retrofit et maintenance d'installations.
