XPSMCMRO0004DA

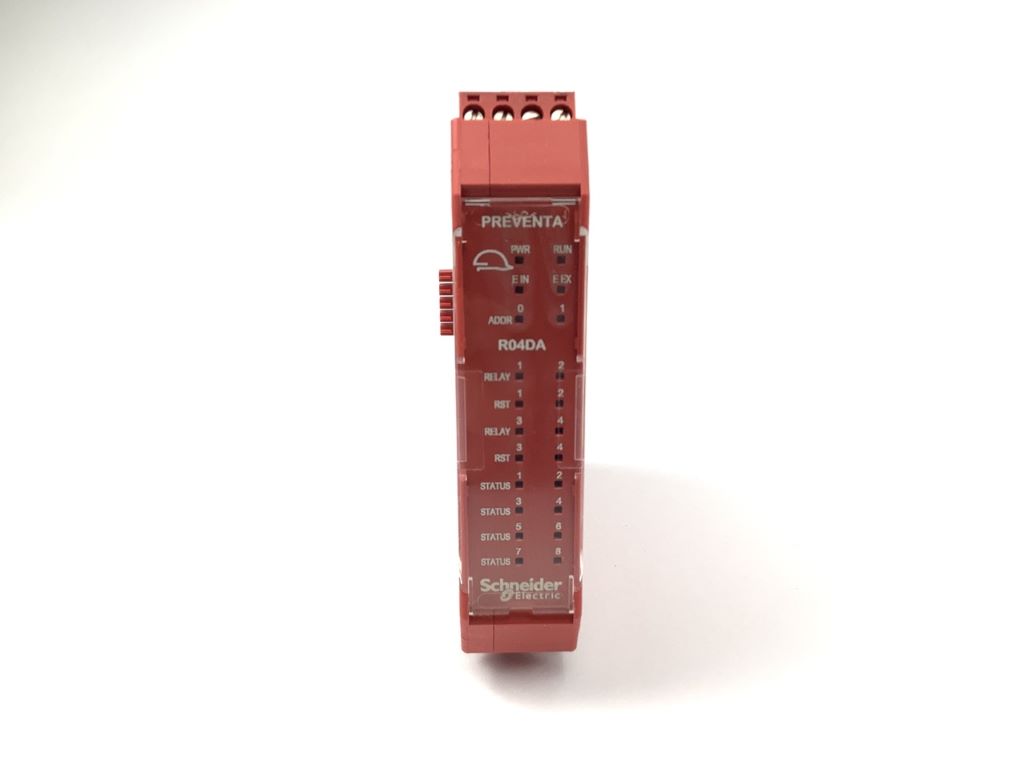

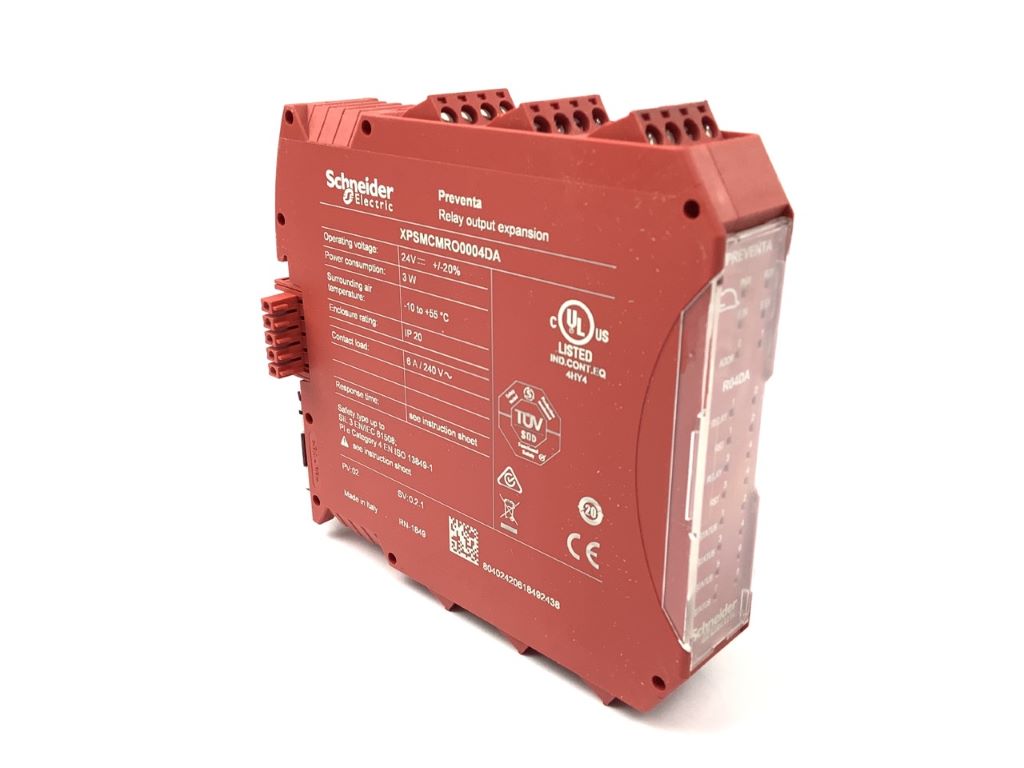

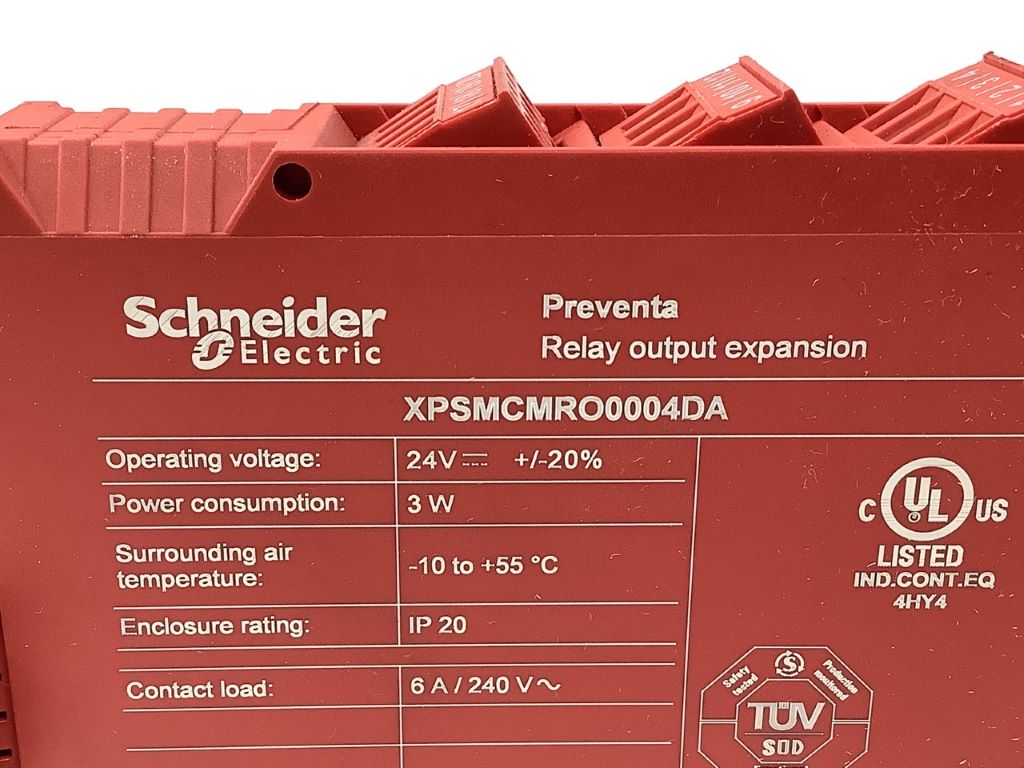

Le XPSMCMRO0004DA est un module d'extension de sorties relais de sécurité de Schneider Electric, conçu pour l'automate de sécurité modulaire Modicon MCM de la gamme Preventa. Référence incontournable en électronique industrielle et en automatisation de sécurité, ce module assure la surveillance des actionneurs de sécurité (contacteurs, relais, vannes, freins) dans les circuits d'arrêt d'urgence et de protection de machines. Il dispose de 4 sorties relais NO libres de potentiel configurables en catégorie 1, 2 ou 4, d'un courant de commutation de 20 mA à 6 A et d'une tension de commutation allant jusqu'à 400 V CA ou 250 V CC, avec un temps de commutation de 12 ms. La version DA intègre en complément 8 sorties de diagnostic STATUS configurables de type PNP (125 mA, 24 V CC) et 4 entrées de retour EDM pour le contrôle des contacts de rétro-signalisation externes, avec possibilité de réarmement automatique ou manuel par bouton. La configuration s'effectue avec le logiciel SoSafe Configurable. Caractéristiques techniques principales: alimentation 24 V CC (-20 à +20 pour cent), connexion au bus d'extension fond de panier, 6 borniers à vis amovibles, section de câble de 0,2 à 2,5 mm² (AWG 24 à AWG 14), fusible associé 3,5 A à fusion lente, puissance dissipée 3 W, boîtier largeur 22,5 mm x hauteur 99 mm x profondeur 114,5 mm, poids 0,33 kg, indice de protection IP20, température de fonctionnement -10 à 55 °C. Le module répond aux normes ISO 13849-1 (catégorie 4, PL e), CEI 61508 (SIL 3), CEI 62061 (SILCL 3) et CEI 61800-5-1, avec certifications CE, cULus, TÜV et RCM, durée de vie électrique et mécanique de 20 millions de cycles et durée de service de 20 ans. Il s'installe sur rail DIN Omega 35 mm conformément à la norme EN 50022 et se câble selon les schémas de catégorie 2 ou catégorie 4. Diode de signalisation PWR, RUN, erreur interne E IN, erreur externe E EX, adresse nœud ADDR, état des relais K1 à K4, attente de réinitialisation RST et diagnostic STATUS pour un dépannage rapide en maintenance industrielle. Module d'extension pour armoires électriques et machines de production, disponible comme pièce de rechange pour automatisme de sécurité, avec fiches techniques, notices de mise en service et documentation de câblage.
