6ES5470-7LB12

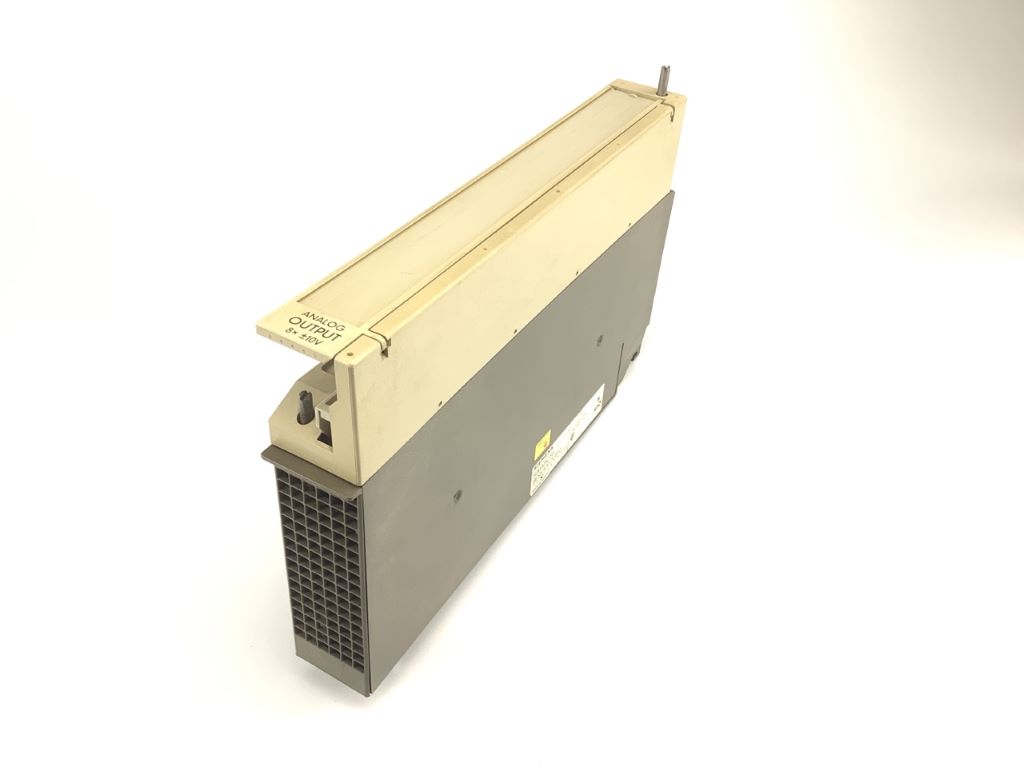

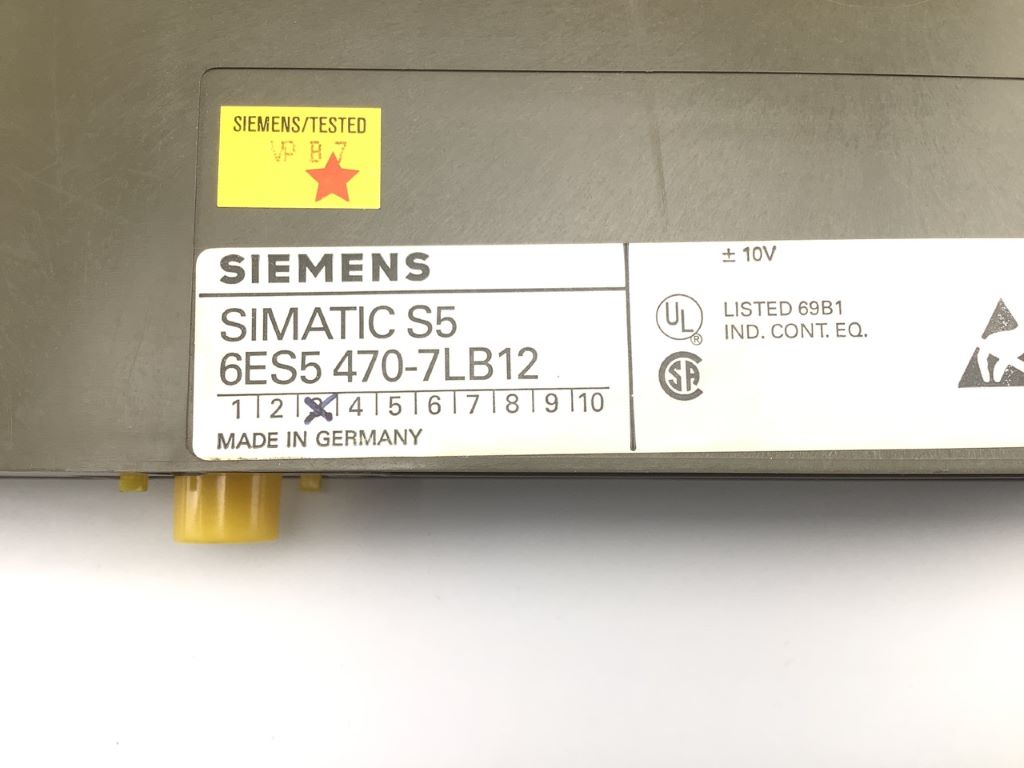

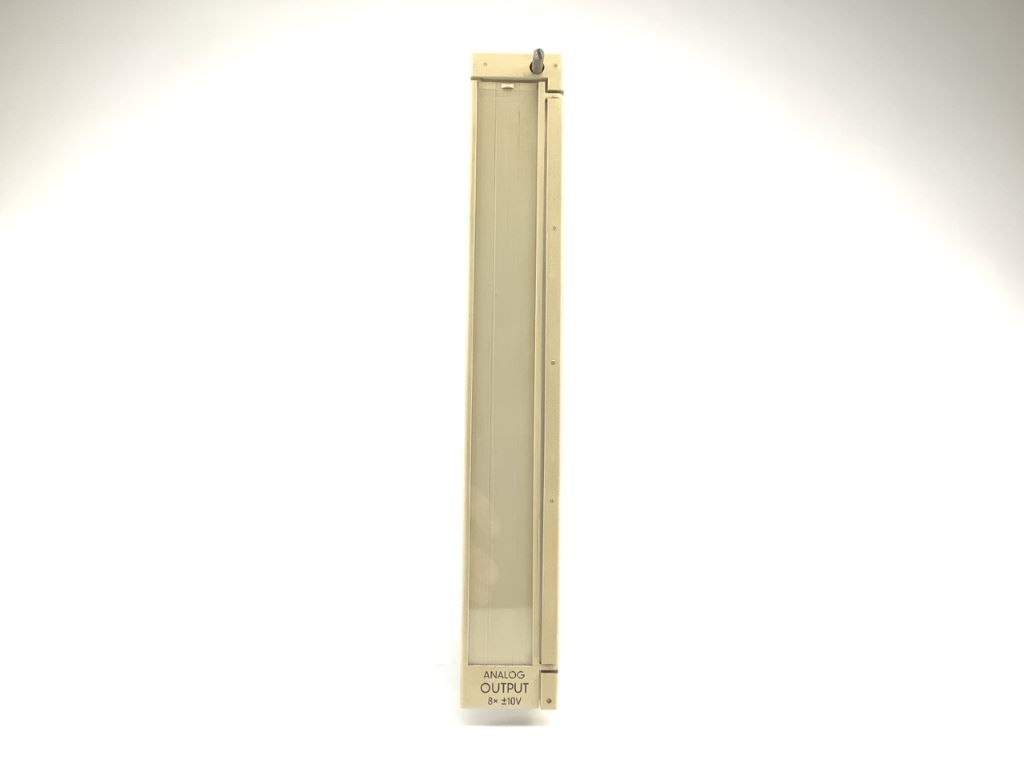

Le SIEMENS 6ES5470-7LB12 est un module de sortie analogique (Analog Output Module, référence produit 6ES5 470-7LB12) de la gamme SIMATIC S5. Conçu pour les automates programmables S5-115U et S5-115F, il assure la conversion de valeurs numériques issues du processeur en signaux de tension analogiques bipolaires de -10 V à +10 V. Ce module AO470 met à disposition 8 voies de sortie indépendantes à isolation galvanique (design flottant), ce qui évite les boucles de masse, limite les perturbations électromagnétiques et protège le bus de fond de panier ainsi que l'unité centrale contre les surtensions côté terrain. Chaque voie est réglable indépendamment, permettant le pilotage simultané de plusieurs actionneurs ayant des consignes différentes. Caractéristiques techniques principales : type de module sortie analogique flottante, nombre de sorties 8, plage de signal -10 V à +10 V, précision environ plus ou moins 0,5 pour cent de la pleine échelle, isolation galvanique entre voies et vers le bus, puissance absorbée de l'ordre de 4,5 W, température de service de 0 à 60 degrés Celsius, format standard pour rack S5. Le module se monte dans un emplacement libre du châssis S5-115 et se câble en câbles blindés à paires torsadées afin de garantir la précision du signal. Domaines d'application : régulation de procédés continus, génie chimique et pétrochimique, industrie pétrolière et gazière, métallurgie, production d'énergie, traitement des eaux et fabrication lourde. Le 6ES5470-7LB12 sert d'interface fiable pour la commande de vannes de régulation, positionneurs, servomoteurs, consignes de fréquence de variateurs et asservissements analogiques dans les architectures d'automatisation S5 existantes. En tant que pièce de rechange industrielle, ce module permet de maintenir en fonctionnement les installations équipées d'automates SIMATIC S5 arrivés en fin de cycle de vie, de réduire les temps d'arrêt et d'éviter un remplacement complet de l'installation. Chaque unité est contrôlée, testée et garantie, avec documentation et support technique pour l'intégration, le paramétrage sous STEP 5 et la mise en service.
