VIPA253-1DP00

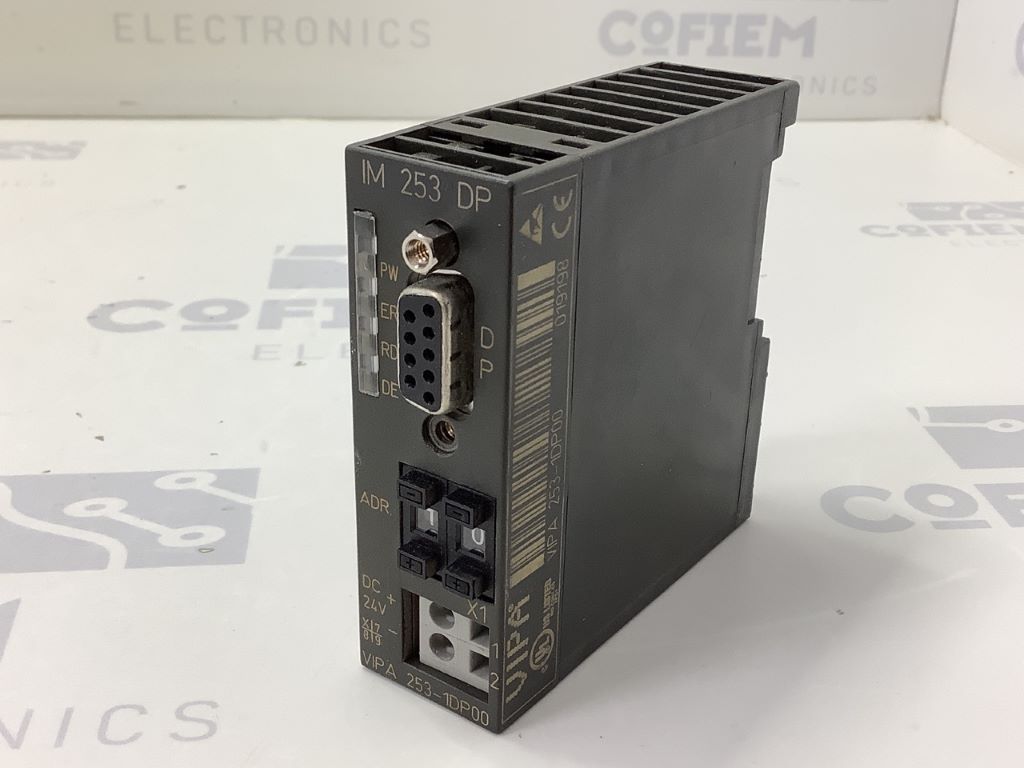

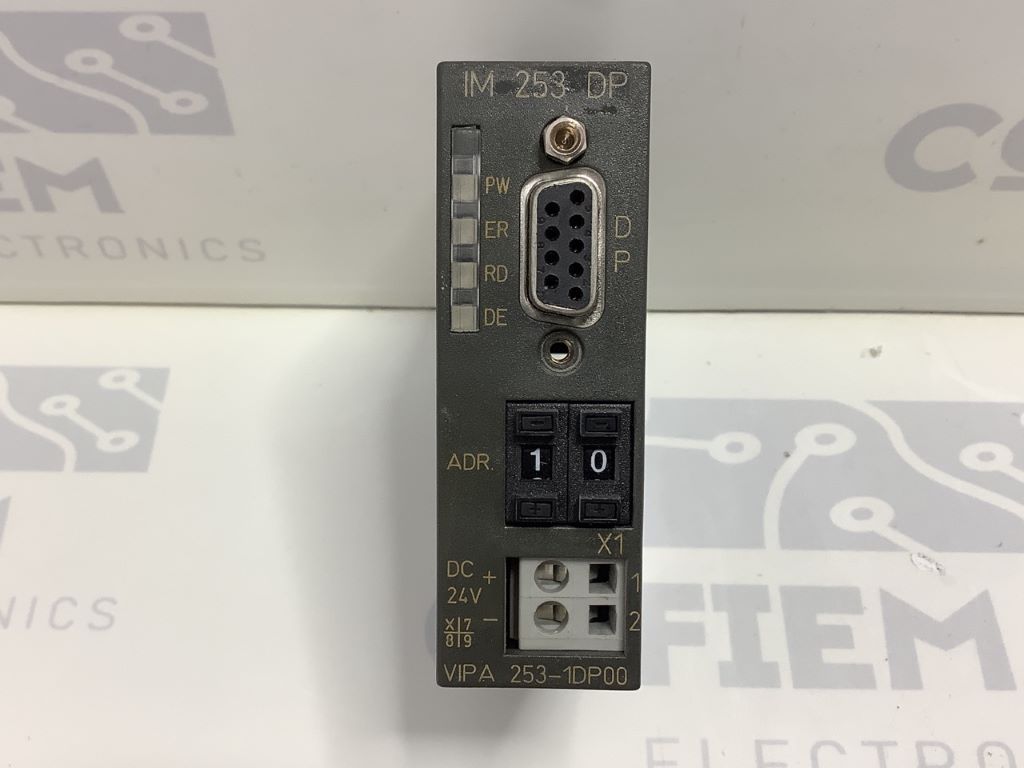

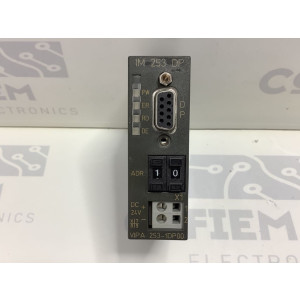

Le VIPA 253-1DP00, également désigné IM 253DP, est un coupleur de bus PROFIBUS-DP esclave conforme au profil DP-V0, conçu pour la gamme modulaire VIPA System 200V et destiné au raccordement décentralisé de modules d'entrées/sorties industriels sur un réseau de terrain PROFIBUS. Monté sur rail profilé DIN 35 mm à côté du module de tête, il joue le rôle d'interface de communication entre la périphérie System 200V et l'automate maître PROFIBUS (API Siemens SIMATIC S7, VIPA CPU 2xx, IM 208DP ou tout maître DP conforme). Caractéristiques techniques principales : interface PROFIBUS RS485 sur connecteur Sub-D 9 broches, vitesse de transmission de 9,6 kBaud à 12 MBaud avec adaptation automatique, topologie en bus linéaire avec terminaison active aux deux extrémités, câble torsadé blindé. Le module accepte jusqu'à 32 modules de périphérie, dont 16 modules analogiques maximum, et gère jusqu'à 152 octets de données d'entrée et 152 octets de données de sortie. La configuration s'effectue via le fichier GSD VIPA (VIPA0550.GSD) dans l'outil de projection habituel. L'adresse PROFIBUS se règle par sélecteur rotatif sur la face avant, de 1 à 99, sans modification possible en cours de fonctionnement. L'alimentation s'effectue en 24 V DC (20,4 à 28,8 V) par bornier frontal, avec protection contre l'inversion de polarité ; la sortie interne fournit jusqu'à 3,5 A au bus de fond de panier pour alimenter les modules de périphérie. L'isolation galvanique entre PROFIBUS et bus de fond de panier est garantie à au moins 500 V AC. Le diagnostic intégré enregistre les 100 derniers évènements avec horodatage en mémoire Flash, avec quatre LED de signalisation en face avant (PW alimentation, ER défaut, RD prêt, DE échange de données) pour une localisation rapide des pannes. Dimensions 25,4 x 76 x 78 mm pour environ 80 g, plage de température de fonctionnement 0 à 60 °C en montage horizontal. Référence historique remplacée par le VIPA 253-1DP01 (DP-V0/V1) : le 253-1DP00 reste recherché comme pièce de rechange pour la maintenance et la réparation d'installations existantes. Idéal pour techniciens de maintenance, bureaux d'études et intégrateurs recherchant une solution PROFIBUS-DP fiable, disponible en stock et expédiée rapidement.
