X20AI2632
B&r
X20 SYSTEM
Module d'entrées analogiques B&R X20AI2632 - 2 voies ±10V / 0-20mA 16 bits
Label RecQ
Garantie 2 ans
Transporteurs express
Paiement sécurisé

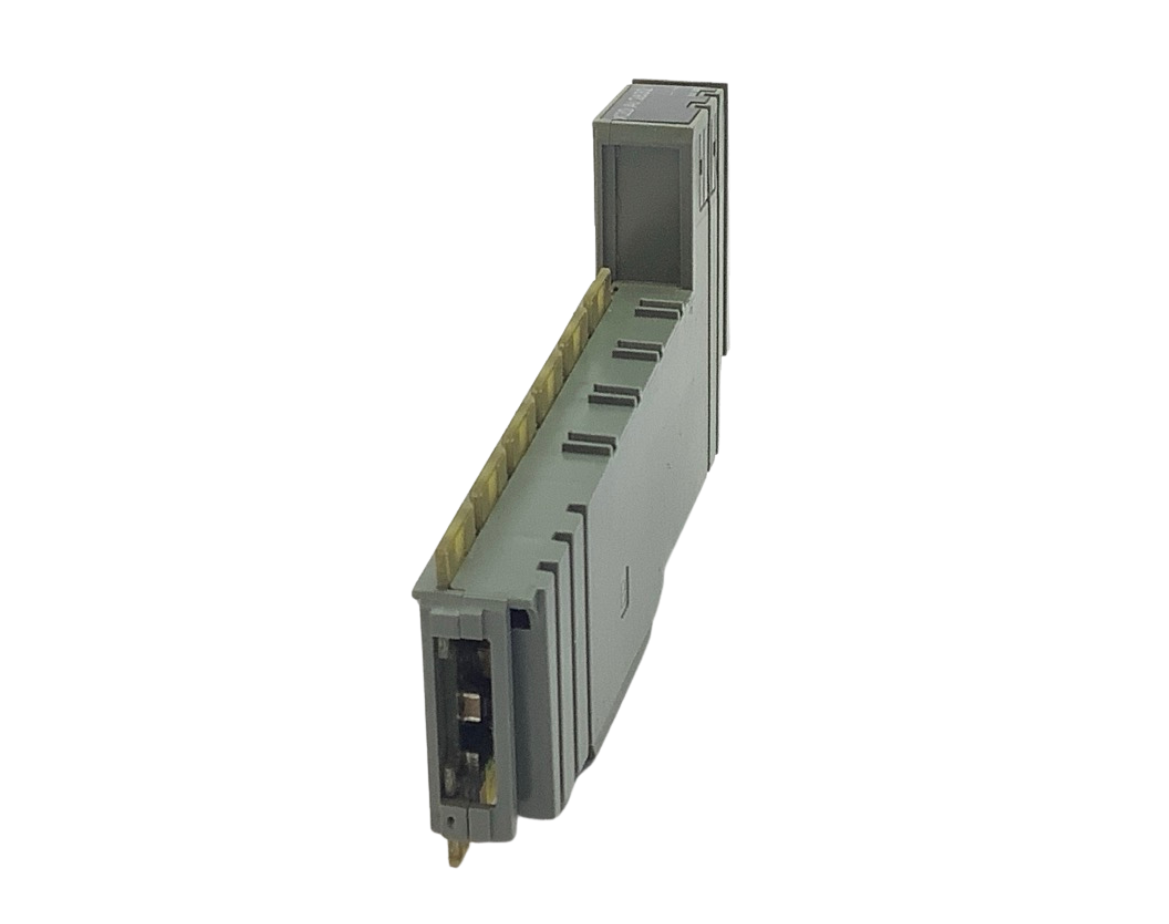

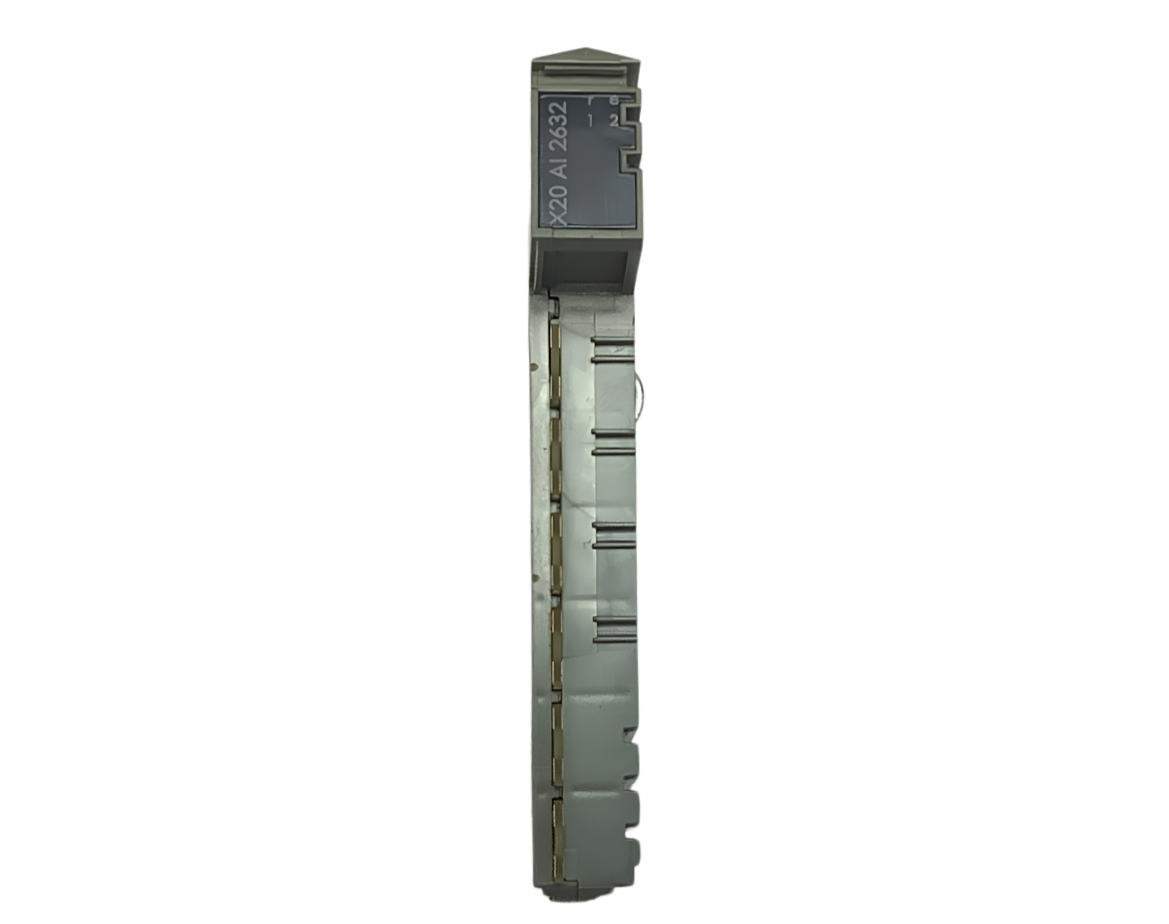

Module d'entrées analogiques B&R X20AI2632 - 2 voies ±10V / 0-20mA 16 bits
Module d'entrées analogiques B&R X20AI2632 pour système X20 : 2 entrées analogiques différentielles, signal ±10 V ou 0 à 20 mA, résolution 16 bits, conversion simultanée ultra-rapide 50 µs, filtre configurable, isolation canal-bus 500 Veff, IP20. Idéal pour l'automatisation industrielle, l'acquisition de données capteurs et le contrôle process. Compatible borniers X20TB06 et X20TB12. Certifications CE, UL, ATEX Zone 2, DNV, ABS.
Le module d'entrées analogiques B&R X20AI2632 est un composant de la gamme X20 conçu pour l'acquisition de signaux industriels avec une précision optimale. Ce module I/O compact intègre 2 voies d'entrées analogiques configurables individuellement en tension ±10 V ou en courant 0 à 20 mA via le choix du bornier. Equipé d'un convertisseur A/N 16 bits à approximation successive SAR, il assure un temps de conversion de seulement 50 µs sur l'ensemble des voies avec conversion simultanée. Chaque entrée de type différentiel bénéficie d'une impédance de 20 MOhm en mode tension, d'une protection contre les surtensions jusqu'à ±30 V et d'un filtre matériel passe-bas du troisième ordre avec fréquence de coupure de 10 kHz. L'erreur maximale de gain est de 0,08% et l'offset de 0,01% en tension. Le module offre des fonctions d'analyse avancées incluant la mise à l'échelle, la surveillance de dépassement de plage, la détection d'erreurs de synchronisation et des fonctions oscilloscope intégrées. La puissance consommée est de seulement 0,01 W sur le bus et 1,2 W en I/O interne. La isolation électrique entre les voies et le bus est garantie à 500 Veff. Le module supporte une température de fonctionnement de -25°C à +60°C en montage horizontal et de -25°C à +50°C en montage vertical, avec une humidité relative de 5% à 95% sans condensation. Son indice de protection IP20 le rend adapté aux armoires électriques et environnements industriels contrôlés. Les certifications incluent CE, UKCA, UL/cULus E115267, ATEX Zone 2 (II 3G Ex nA nC IIA T5 Gc), HazLoc Class I Division 2 Groups ABCD, DNV, ABS, BV, CCS, KR, LR, EAC et KC. Le module nécessite la commande séparée d'un bornier X20TB06 (6 broches) ou X20TB12 (12 broches) et d'un module bus X20BM11. Le pas est de 12,5 mm. Applications typiques : automatisation de procédés, intégration de capteurs de température/pression/débit, systèmes SCADA, monitoring machine, contrôle qualité, industries chimiques, pétrolières, navales et manufacturières.
